ISSOFT

북굴절 계측기

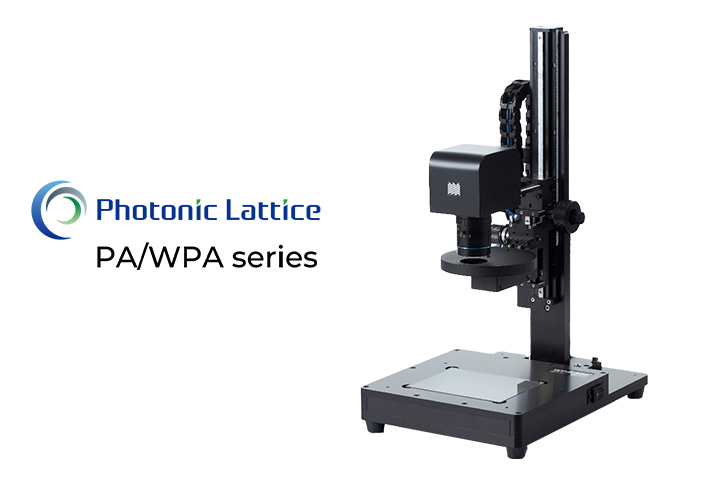

WPA Series

초고속 복굴절 계측기

WPA Series

kamakiri
kamakiri
kamakiri
kamakiri
kamakiri
kamakiri
kamakiri
kamakiri

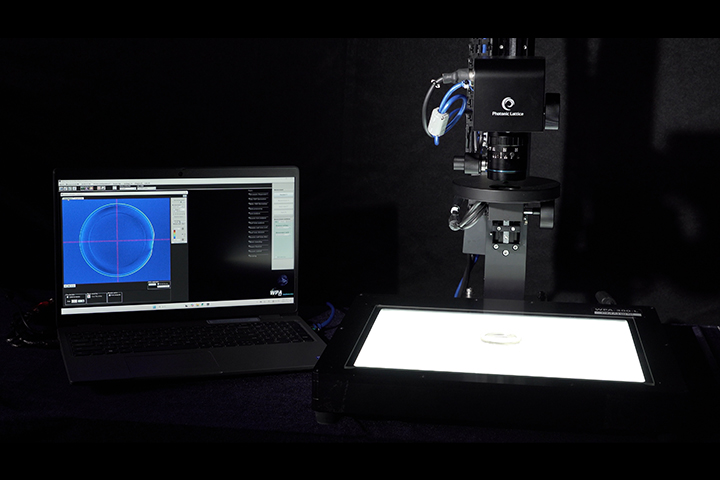

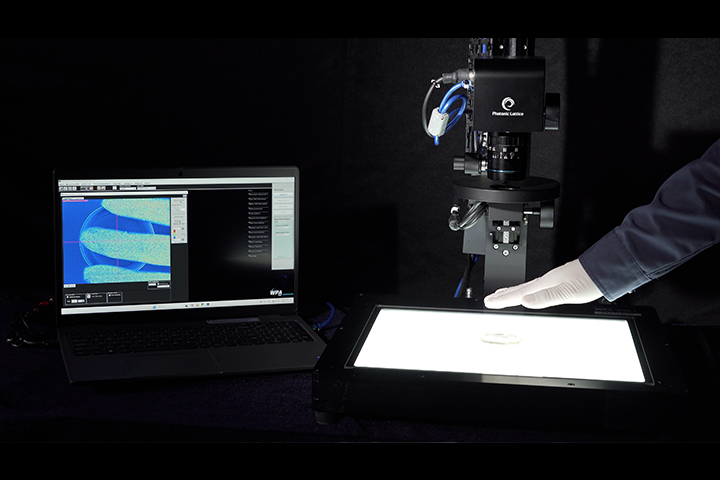

  • 플라스틱 사출품 등과 같이 빛이 투과되는 재료(30,000nm이하의 위상차)의 내부 응력과 배향 구조를 실시간(동영상 가능)으로 계측할 수 있는 편광 고속도 카메라

  • CCD센서에 직선 편광자가 삽입 되어있어 회전형 편광판 불필요

  • 초고속 편광 이미지 센서 탑재로 타사 장비 대비 1,000배 빠른 측정이 가능

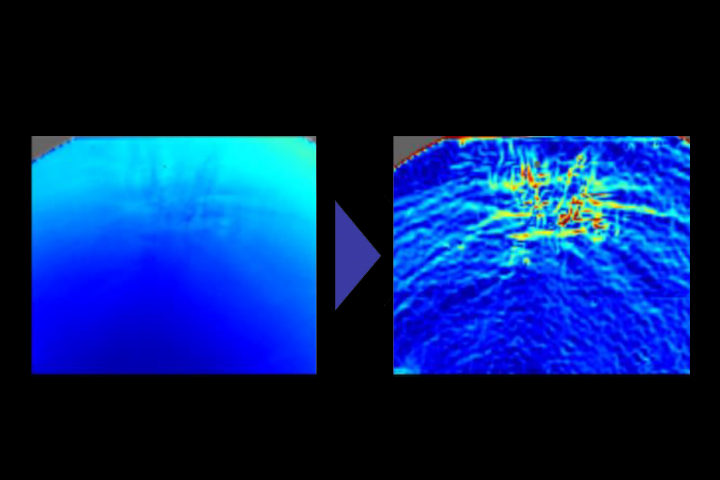

  • 기존 계측기의 측정으로는 표현이 어려웠던 다양한 물리적 양과 특성을 시각화 및 정량화 가능

  • 편광 계측에 필요한 휘도 정보를 10,000fps/sec(최대) 습득 가능

출력
  • 위상 이동(nm)※, 축 방향(°) ※데이터 처리 옵션시 응력값[MPa]

반복 재현성

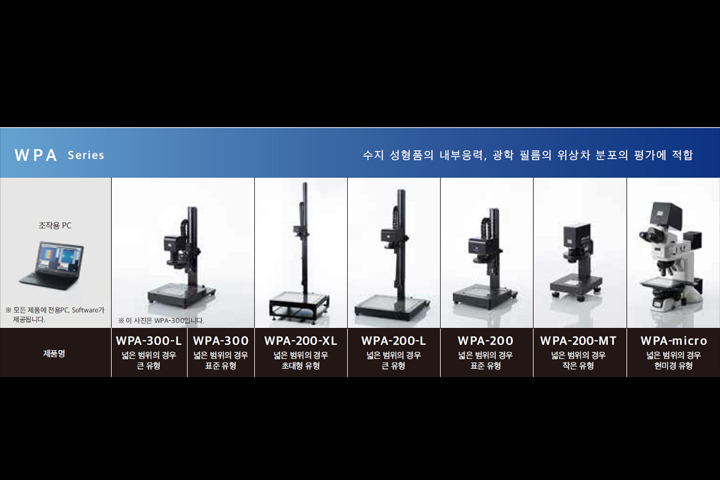

  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : α < 0.1nm

  • WPA-300
    넓은 범위의 경우 표준형태
    : α < 0.1nm

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : α < 0.1nm

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : α < 0.1nm

  • WPA-200
    넓은 범위의 경우 표준 형태
    : α < 0.1nm

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : α < 0.1nm

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : α < 1.0nm

작동 파장
  • 523nm, 543nm, 575nm

측정 범위
  • 0 ~ 3500nm ※순수 석형을 측정한 경우

해상도
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : 약 57만 화소 (848x640 pixcels)

  • WPA-300
    넓은 범위의 경우 표준형태
    : 약 57만 화소 (848x640 pixcels)

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : 약 11만 화소 (248x384 pixcels)

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : 약 11만 화소 (248x384 pixcels)

  • WPA-200
    넓은 범위의 경우 표준 형태
    : 약 11만 화소 (248x384 pixcels)

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : 약 11만 화소 (248x384 pixcels)

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : 약 11만 화소 (248x384 pixcels)

시야크기 - 표준 렌즈
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : 약 36x45mm ~ 약 255x320mm

  • WPA-300
    넓은 범위의 경우 표준형태
    : 약 36x45mm ~ 약 100x133mm

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : 약 218x290mm ~ 약 360x480mm

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : 약 33x44mm ~ 약 240x320mm

  • WPA-200
    넓은 범위의 경우 표준 형태
    : 약 27x36mm ~ 약 100x133mm

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : 약 33x44mm ~ ※설정 조건에 따라 다름

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : 약 80x110μm ~ 약 2.0x2.7mm (x2, x5, x10, x20, x50)

시야크기 - 줌 렌즈
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : 12x15mm ~ 약 32x40mm

  • WPA-300
    넓은 범위의 경우 표준형태
    : 약 12x15mm ~ 약 32x40mm

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : 비지원

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : 약 3.0x4.0mm ~ 약 14x19.0mm

  • WPA-200
    넓은 범위의 경우 표준 형태
    : 약 3.0x4.0mm ~ 약 14.2x19.0mm

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : 약 4.1x5.5mm ~ 약 11.5x15.3mm

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : 약 48x43μm (x100은 선택 사항입니다)

본체 지수(WXDXH)-무게
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : 430x508x최대1135mm 약25kg

  • WPA-300
    넓은 범위의 경우 표준형태
    : 270x380x최대624mm 약15kg

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : 650x650x최대 1930mm 약47kg

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : 430x487x최대 977mm 약23kg

  • WPA-200
    넓은 범위의 경우 표준 형태
    : 270x337x최대 631mm 약13kg

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : 160x215x300mm 약4.5kg
    ※설정 조건에 따라 다름

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : 270x500x615mm 약20kg

제품 내용
  • 제품 본체(WPA-micro는 현미경 포함), 조작용 PC, 소프트웨어(WPA-View), 사용설명서

옵션 - 줌 렌즈
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : x

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : (상담필요)

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : 대물렌즈 X100

옵션 - 데이터 처리 기능
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : O

옵션 - 광시야보정기능
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : 상담필요

옵션 - 렌즈 분석기능
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : O

옵션 - 실시간 분석기능
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : O

옵션 - 외부제어기능
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : O

옵션 - 파장분산 (CD) 모드
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : O

옵션 - WPA 고위상차기능
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : (상담 필요)

  • WPA-300
    넓은 범위의 경우 표준형태
    : (상담 필요)

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : O

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : (상담필요)

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : x

렌즈 측정 전용 스테이지
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : (상담 필요)

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : x

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : (상담필요)

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : x

PA WPA-L용 차광커버
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : x

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : O

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : O

광탄섬계수 계측옵션
  • Wpa-300-L
    넓은 범위의 경우 큰 유형
    : O

  • WPA-300
    넓은 범위의 경우 표준형태
    : O

  • WPA-200-XL
    넓은 범위의 경우 초대형 형태
    : x

  • WPA-200-L
    넓은 범위의 경우 큰 형태
    : O

  • WPA-200
    넓은 범위의 경우 표준 형태
    : O

  • WPA-200-MT
    넓은 범위의 경우 작은 형태
    : x

  • WPA-micro
    넓은 범위의 경우 미세형 형태
    : x
